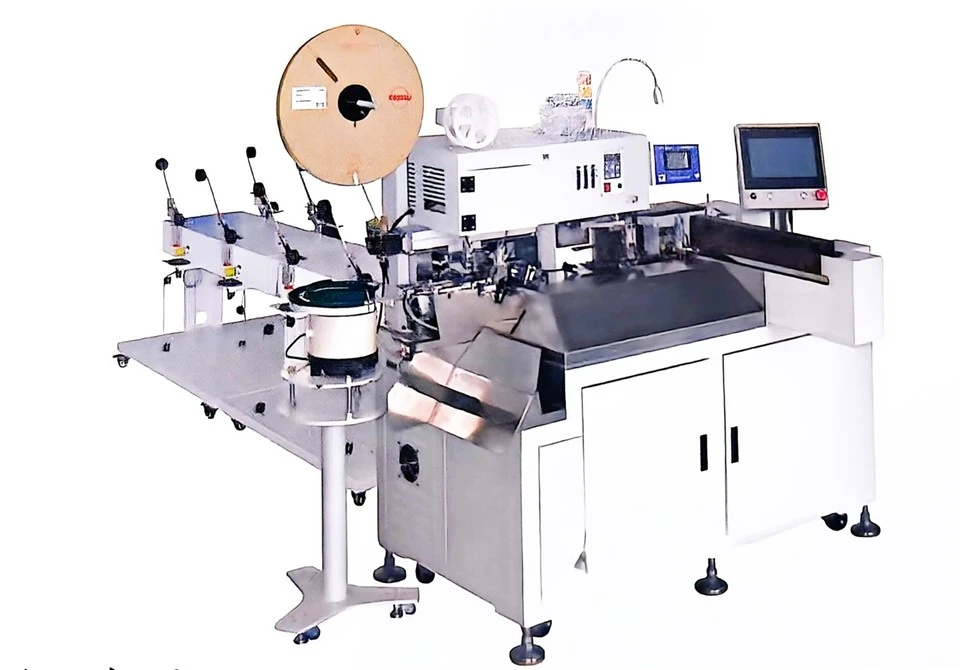

Automātiska viena{0}pola korpusa ievietošanas un skārda iegremdēšanas mašīna
Produkta īpašības:
Šo iekārtu galvenokārt izmanto sadzīves tehnikas, automobiļu elektronisko izstrādājumu un citu izstrādājumu iekšējo vadu instalāciju apstrādei. Tā ir viss-vienā-pilnībā automātiska iekārta, kas var vienlaicīgi realizēt tādas funkcijas kā griešana, noņemšana, spaiļu presēšana, stieples pagriešana, skārda iegremdēšana un PIN ievietošana.
Atteices līmeņa iestatīšanas instrukcijas:
Signalizācijas izslēgšana: trūkst vadu, vadu sapīšanās, nav spailes, trūkst plastmasas pamatnes, trūkst plūsmas, defekta ātrums pārsniedz iestatīto slieksni
Signalizācijas izvēle, lai atsāktu ražošanu: noņemšanas anomālija, termināla saspiešanas spēka novirze, ievietošanas un izvilkšanas spēka novirze, iestatītais defektu līmenis netiek pārsniegts.
Ierīces aparatūras konfigurācijas:
A. Sistēma: Mitsubishi vadības sistēma, Japāna
B.Servo Motors: Mitsubishi Servo no Japānas
C.Cilindri / solenoīda vārsti: AirTac
D. Modulis: HIWIN Taiwan vai TBI
E. Sensors: uzņēmums Daochuan
Tehniskie parametri:
|
barošanas avots |
AC 220V |
|
Maksimālā jauda |
3,2 kW |
|
Gaisa spiediens |
0,4-0,6 m Pa |
|
Mašīnas svars |
800 kg |
|
Kopējie izmēri |
2100Lx1200W × 1580H (izņemot stieples padeves ierīci un vibrācijas paliktni) |
|
funkcijas |
Modelis KWS-ZDC-01A tips Gofrēšana (puse noņemšana) + gofrēšana un tapas ievietošana |
|
KWS-ZDC-01B tips |
Stieples savīšana un skārda iegremdēšana (puse noņemšana) + gofrēšanas PIN ievietošana |
|
apstrādes diapazons |
AWG#18-AWG#28 |
|
apstrādes ilgums |
580 lielāks vai vienāds ar L lielāks vai vienāds ar 20 mm (sazinieties ar -dežūrējošajiem pārdošanas darbiniekiem, lai uzzinātu par īpašām prasībām) |
|
Nogriezt precizitāti |
0,5 mm + stieples griešanas garums * 0,2% |
|
Noņemšanas garums |
Gals A: 0,1-10 mm, gals B: 0,1-6 mm |
|
gofrēšanas jauda |
2KN |
|
Maksimālais ievietoto tapu skaits |
16 caurumi vienā rindā, maksimāli 3 rindas |
|
Maksimālais ievietoto tapu krāsu skaits |
8 krāsas |
|
Mājokļa izmērs |
Maks.: 40*25*25, Min.: 5*6*3 |
|
Ražošanas efektivitāte |
1800PIN/H |
|
Pārbaudes pamatfunkcijas |
Pārbaudiet vadu esamību, vadu samezglošanos, pārbaudiet spaiļu esamību, neparastu atdalīšanu, ievietošanas un izvilkšanas spēka pārbaudi, pārbaudiet plastmasas korpusu esamību, bojātu ātruma iestatījumu |
|
Standarta sastāvdaļas |
Stiepļu padeves iekārta, spailes presēšanas spiediena kontrole (Showa Japan) |
|
Izvēles komponenti |
CCD vizuālā spailes saspiešanas priekšpuses pārbaude (pēc izvēles) |
